Koaxiálny kábel PVC CAVEL KF114 PVC 6,6mm biely 100m
CAVEL kód KF114

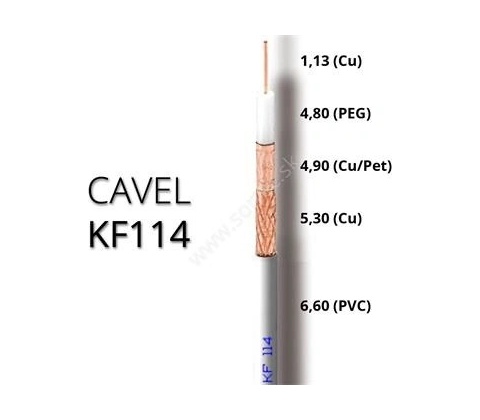

Konštrukčné vlastnosti
Vnútorný vodič: priem. 1,13mm; materiál Cu
Dielektrikum: priem. 4,80mm; materiál PEG
Tienenie: 1. Povrch laminátovej fólie materiál Cu/Pet; 2. Opletenie materiál Cu
Hustota opletenia: 37%, priem. 5,30mm
Vonkajší plášť: priem. 6,60mm; materiál PVC
Fyzikálne údaje
Obsah medi: 17,20kg/km
Váha kábla: 40,60kg/km
Min. rádius ohybu: samostatný/opakované ohyby 35/70mm
Max. pevnosť v ťahu: 150N
Elektrické údaje
Impedancia: 75±3 Ohm
Kapacita: 52±2 pF/m
Velocity ratio: 85%
Útlm (pri 20 ° C):

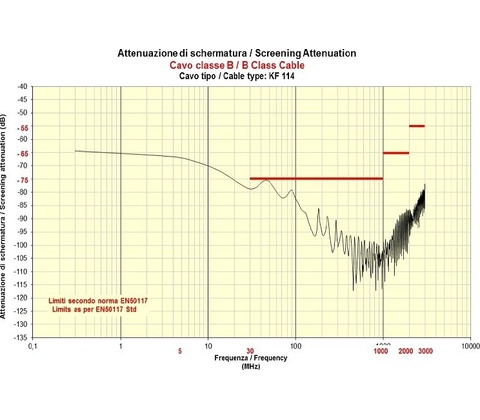

pri 5 MHz 1,4 dB/100m pri 10MHz 2,0 dB/100m pri 30MHz 3,0 dB/100m pri 50MHz 3,7 dB/100m pri 200MHz 7,8 dB/100m pri 300MHz 9,6 dB/100m pri 470MHz 11,9 dB/100m pri 862MHz 16,5 dB/100m pri 1000MHz 17,8 dB/100m pri 1750MHz 24,2 dB/100m pri 2150MHz 27,1 dB/100m pri 2400 MHz 28,8 dB/100m pri 3000 MHz 32,6 dB/100m - Štrukturálny Spätný Útlm (SRL): pre 5 - 470 MHz dB > 30 pre 470 - 1000MHz dB > 28 pre 1000 -2000 MHz dB > 26 pre 2000 - 3000 MHz dB > 22 - Tienenie (SA) trieda A: pre 5 - 30 MHz (Tl) m?/m 75 pre 1000 -2000 MHz dB >85 pre 2000 -3000 MHz dB >75
DC rezistancia: vnútorná / vonkajšia 18/22 Ohm/km
Odpor: 40 Ohm/km
Izolačné napätie plášťa: 3kV
Max. prúd: 8A
Špecifikácia podľa normy: EN50117 2-4

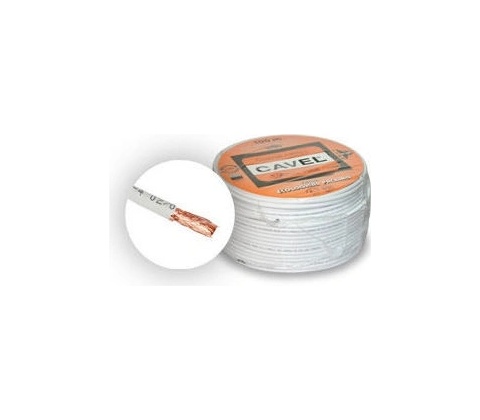

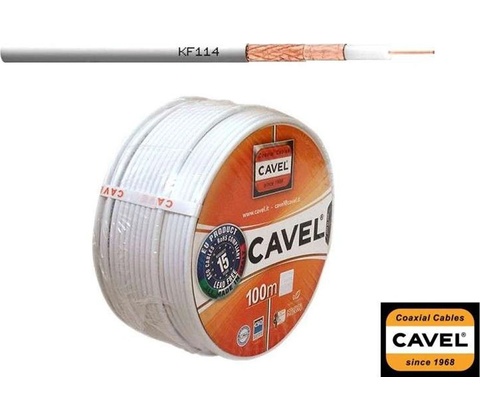

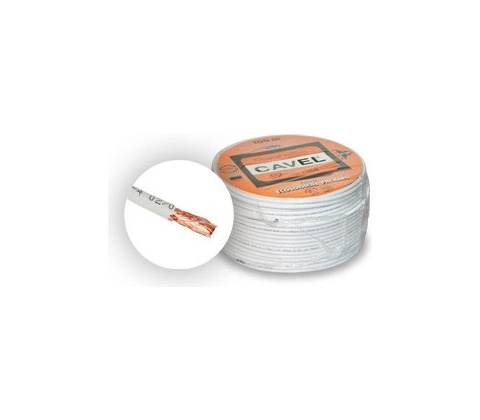

Štandard balenia
Druh balenia: zvitok
Dĺžka jednotlivého balenia: 100m, 250m
Množstvo v krabici: 600m, 500m
Označenie balenia: S100M, S250L
Vhodné pre CABLEBOX typ: DS100, DS250
