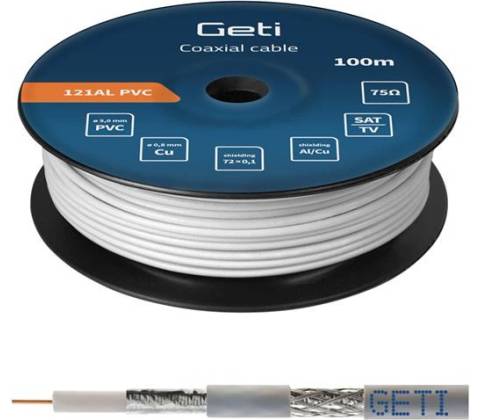

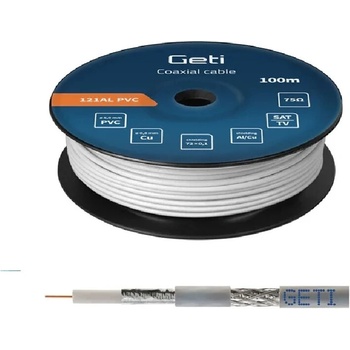

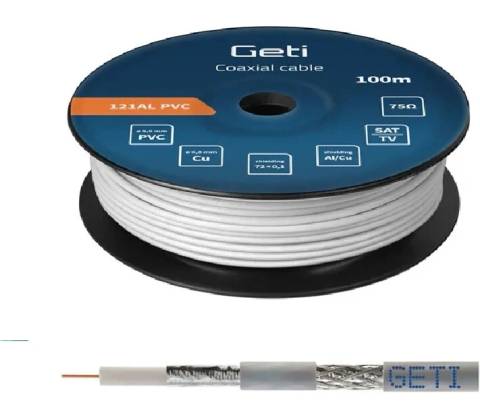

Geti 121AL PVC

Koaxiálny kábel GETI 121AL PVC je určený na použitie v káblových rozvodných sieťach. Má vnútorný vodič z čistej medi, opletenie z pocínovanej medi a biely PVC plášť. Dodáva sa ako 100-metrová cievka.

Konštrukcia kábla

• Vnútorný vodič: čistá meď, priemer 0,8 mm ± 0,01 mm
• Opletenie: pocínovaná meď, 72 drôtikov s priemerom 0,1 mm
• Priemer opletenia: 4,02 mm ± 0,05 mm
• Vrstvená Al fólia: priemer 3,62 mm ± 0,05 mm
• Dielektrikum: priemer 3,5 mm ± 0,05 mm
• Plášť: biele PVC, priemer 5,0 mm ± 0,1 mm

Elektrické parametre

• Nominálna impedancia: 75 Ω ± 3 Ω
• Kapacita: 53 pF/km ± 2 pF
• Maximálne napätie: 2 kV
• Útlm odrazu: > 20 dB v rozsahu 5 až 2500 MHz

Mechanické a prevádzkové údaje

• Minimálny polomer ohybu: 25 mm
• Montážna teplota: od −30 °C do 60 °C
• Skladovacia teplota: od −30 °C do 70 °C

Útlm na 100 m

• 5 MHz: 1,7 dB
• 50 MHz: 5,6 dB
• 100 MHz: 7,7 dB
• 200 MHz: 10,9 dB
• 400 MHz: 15,8 dB
• 600 MHz: 19,6 dB
• 800 MHz: 22,6 dB
• 1000 MHz: 25,1 dB
• 1350 MHz: 29,2 dB
• 1600 MHz: 32,6 dB
• 1750 MHz: 34,8 dB
• 2150 MHz: 37,8 dB
• 2400 MHz: 40,9 dB

Balenie: 100 m cievka, 1 kus na cievke. Balenie v kartóne obsahuje 2 kusy.
